توضیحات

LCR متر ویکتور مدل Victor 4080

دستگاه Victor 4080 یکی از ال‌سی‌آر مترهای حرفه ای تولید شرکت نام آشنای ویکتور چین می‌باشد که قابلیت اندازه گیری پارمترها را تا فرکانس 100KHz را برای کاربر فراهم می‌کند.

این سری از ال‌سی‌آر مترهای دستی ویکتور در 2 مدل Victor 4082 (100KHz) با قابلیت انتخاب فرکانس به صورت دلخواه و Victor 4080 (100KHz) تولید می‌شود.

مدل 4080 قابلیت اندازه گیری پارامترهای اصلی میزان سلف، ظرفیت خازنی، مقدار مقاومت، امپدانس و پارامترهای ثانویه X/D/Q/θ/ESR تا ماکسیمم فرکانس 100KHz دارا می‌باشد.

ال‌سی‌آر متر Victor 4080 قابلیت اندازه گیری مقاومت تا 20MΩ، ظرفیت خازن تا 20mF و میزان سلف تا 2000H را دارد.

LCR Meter مدل 4080 قابلیت لاگ کردن اطلاعات بر روی کامپیوتر را از طریق درگاه USB TypeC را نیز برای شما فراهم می‌کند.

نمایشگر این دستگاه، قابلیت نمایش همزمان پارامتر اولیه و ثانویه را دارا می‌باشد.

اطلاعات فنی Victor 4080 LCR Meter

• فرکانس های تست : 100Hz, 120Hz, 1KHz, 10KHz, 40KHz, 100KHz
• Test Level : مقدار  300mV و 600mV
• تلورانس : رنج های 1%, 5%, 10%, 20%
• اندازه گیری پارامترهای اصلی
  • ظرفیت خازنی (C – Capacitance)
    • 0pF ~ 20.000mF (100Hz,120Hz)
    • 0.0pF ~ 999.9µF (1KHz)
    • 0.00pF ~ 100.00µF (10KHz)
    • 0.000pF ~ 100.00µF (40KHz)
    • 0.000pF ~ 10.000µF (100KHz)
  • مقاومت الکتریکی (R – Electrical Resistance)
    • 0.0000Ω ~ 20.000MΩ

• • میزان سلف (L – Inductance)
    • 0µH ~ 999.9H (100Hz,120Hz)
    • 0.0µH ~ 100.00H (1KHz)
    • (0.00µH ~ 999.9mH (10KHz
    • (0.000µH ~ 999.9mH (40KHz
    • 0.000µH ~ 399.99mH (100KHz)

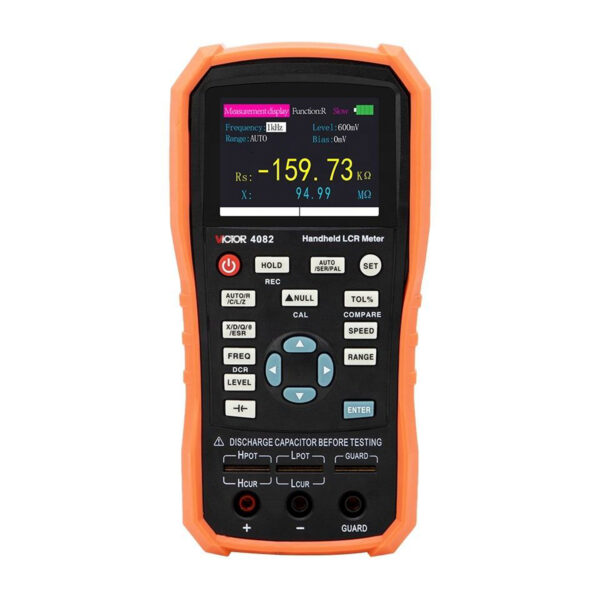

1. نمایشگر 2.8 اینچی، 5 دیجیتی از نوع TFT
2. دکمه Hold اطلاعات نمایشگر و ذخیره Record

3. پاور دستگاه (روشن و خاموش کردن)
4. کلید انتخاب پارامتر های اصلی (Auto/R/C/L/Z)
5. دکمه انتخاب مد کالیبره و NULL
6. انتخاب پارامترهای ثانویه برای اندازه گیری (X/D/Q/θ/ESR)
7. کلید انتخاب فرکانس تست دستگاه و قسمت اندازه گیری DCR
8. لول ولتاژی اندازه گیری (LEVEL)
9. انتخاب Bais Voltage و مد Electrolytic Capacitor
10. ترمینال اتصال پراب کلوین (Five Terminal Test Slot)
11. انتخاب Equivalent دستگاه
12. دکمه ست کردن
13. کلید میانبر تلرانس و مُد مقایسه‌گر
14. تغییر سرعت اندازه گیری (Fast, Middle, Slow)
15. تعیین رنج دستگاه
16. کلید های جهت نمایشگر و انتخاب
17. کلید Enter برای تایید میزان انتخاب شده
18. جک 3 تایی برای اتصال پراب اندازه گیری با سوکت استاندارد موزی

سایر اطلاعات ال‌سی‌آر متر Victor 4080

• قابلیت اتصال پراب های مختلف از نوع پراب کلوین، پراب موزی به سوسماری و…
• سرعت های اندازه گیری Slow (1 time/s) , Middle (2 times/s) , Fast (4 times/s)
• قابلیت نمایش MAX، MIN و AVERAGE اندازه گیری شده
• نمایشگر ال‌سی‌دی از نوع TFT با سایز 2.8 اینچ با قابلیت نمایش پارامتر های اولیه و ثانویه به صورت همزمان 5 دیجیتی
• باتری دستگاه از نوع لیتیومی 3.6V با ظرفیت 2600mAh می‌باشد
• امپدانس دستگاه 100Ω

ال‌سی‌آر مترها دستگاه هایی هستند که به صورت تخصصی برای اندازه گیری ظرفیت خازن، میزان مقاومت و خاصیت سلفی استفاده می‌شوند. برخی از این LCRمترها قابلیت اندازه گیری پارامترهای ثانویه‌ای مانند مقاومت داخلی خازن (ESR)، پارامتر تتا، D و Q را برای کابر فراهم می‌کنند.

LCR مترهای حرفه‌ای قابلیت تست و اندازه گیری قطعات در فرکانس های مختلف را دارند و به دو صورت دستی و رومیزی تولید می‌شوند.
